一、产品简介 ：
MS—1型钢制“S”称重传感器，承受拉、压外力均可，输出对称性好，结构紧凑、安装方便、规格齐全。可用于制造机电结合称、吊钩秤、料斗秤及各种专用称、工艺称等。
二、技术指标：
|
量程 |
0.5~20t |
输入电阻 |
385±10Ω |
|
灵敏度 mV/V |
2.00±0.010 3.00±0.010 |
输出电阻 |
350±3Ω |
|
非线性 /滞后/重复性 |
± 0.02%FS |
绝缘电阻 |
≥ 5000MΩ |
|
蠕 变 |
± 0.02%FS |
供桥电压 |
10(DC/AC) V |
|
零点输出 |
± 1.00%FS |
工作温度 |
－ 20～＋60℃ |
|
零点温度影响 |
± 0.02%FS/10℃ |
安全过载 |
120%FS |
|
输出温度影响 |
± 0.02%FS/10℃ |
材质 |
合金钢、不锈钢 |
|
接线方式 |
输入：红（＋）黑（－） 输出：绿（＋） 白（－） |
||

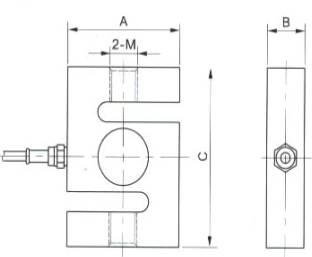

三、外形尺寸：
|
量程 |
尺寸： mm |
螺纹 |
|||
|
Kg |
A |
B |
C |
公制 mm |
|
|
5-50 |
51.0 |
13.0 |
64.0 |
M8×1.25 |
|
|
100-500 |
51.0 |
19.1 |
76.0 |
M12×1.75 |
|
|
1-2t |
54.0 |
25.4 |
76.0 |
M12×1.75 |
|
|
2.5-5t |
76.0 |
25.4 |
108.0 |
M18×1.5 |
|
|
7.5t |
100.0 |
32.0 |
140.0 |
M24×2 |
|
|
10t |
126.0 |
50.0 |
178.0 |
M30×2 |
|
|
15-20t |
140.0 |
60.0 |
188.0 |
M39×2 |
|
