一、产品简介：
ET-3A型称重传感器 工艺成熟，质量可靠。适用于平台秤、汽车衡、轨道衡等。
二、技术指标：
|
量程 |
0.2~200t |
输入电阻 |
380±10Ω |
|
灵敏度 |
2.0±0.010mV/V |
输出电阻 |
350±3Ω |
|
非线性 /滞后/重复性 |
± 0.05%FS |
绝缘电阻 |
≥ 5000 MΩ |
|
蠕 变 |
± 0.03%FS |
供桥电压 |
10(DC/AC) V |
|
零点输出 |
± 1.00%FS |
工作温度 |
－ 20～＋60℃ |
|
零点温度系数 |
± 0.03%FS/10℃ |
安全过载 |
150%FS |
|
输出温度影响 |
± 0.03%FS/10℃ |
材质 |
合金钢 |
|
接线方式 |
输入：红（＋）黑（－） 输出：绿（＋） 白（－） |
||

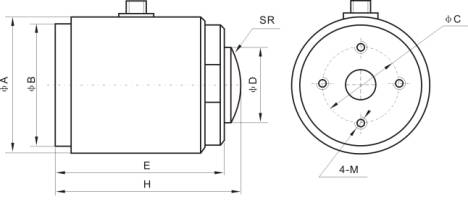

三、外形尺寸：
|
量程 t |
尺寸： mm |
|||||||
|
Ф A |
Ф B |
Ф C |
H |
E |
M |
SR |
Ф D |
|
|
0.2~0.7 |
60 |
52 |
30 |
88 |
79 |
5 |
35 |
20 |
|
1~5 |
74 |
68 |
38 |
100 |
91 |
6 |
65 |
28 |
|
7~10 |
86 |
78 |
56 |
130 |
120 |
8 |
85 |
32 |
|
15~30 |
86 |
78 |
56 |
140 |
125 |
10 |
200 |
40 |
|
40~60 |
98 |
94 |
68 |
150 |
133 |
12 |
350 |
65 |
|
100 |
106 |
98 |
68 |
190 |
138 |
16 |
500 |
80 |
|
150~200 |
148 |
166 |
100 |
220 |
204 |
20 |
1000 |
120 |
