一、产品简介：
ET-4型称重传感器是典型的板环式传感器，采用薄壁盲孔结构，弹性体采用合金钢材料制作，具有精度高，安装方便、抗偏载能力强、抗冲击性好等特点，经过良好的防潮密封，适用各种起重、吊装的恶劣的工作环境。
二、技术指标：
|
量程 |
1~100t |
输入电阻 |
385±10Ω |
|
灵敏度 |
1.5±0.010 mV/V |
输出电阻 |
350±3Ω |
|
非线性 /滞后/重复性 |
± 0.02%FS |
绝缘电阻 |
≥ 5000 MΩ |
|
蠕 变 |
± 0.02%FS |
供桥电压 |
10(DC/AC) V |
|
零点输出 |
± 1.00%FS |
工作温度 |
－ 20～＋60℃ |
|
零点温度系数 |
± 0.02%FS/10℃ |
安全过载 |
120%FS |
|
输出温度影响 |
± 0.02%FS/10℃ |
材质 |
合金钢 |
|
接线方式 |
输入：红（＋）黑（－） 输出：绿（＋） 白（－） |
||

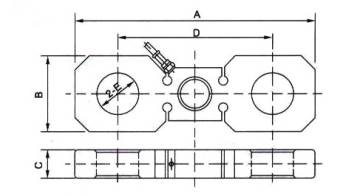

三、外形尺寸：
|
量程 t |
尺寸 (mm) |
||||||||
|
1-3 |
4 |
5-6 |
8-10 |
15 |
20 |
25－30 |
50 |
100 |
|
|
A |
200.0 |
218.0 |
227.0 |
283.0 |
323.0 |
318.0 |
350.0 |
500.0 |
570.0 |
|
B |
60.0 |
68.0 |
70.0 |
90.0 |
110.0 |
110.0 |
126.0 |
180.0 |
170.0 |
|
C |
22.0 |
26.0 |
28.0 |
34.0 |
38.0 |
42.0 |
50.0 |
60.0 |
90.0 |
|
D |
134.0 |
138.0 |
147.0 |
183.0 |
205.0 |
200.0 |
216.0 |
320.0 |
370.0 |
|
E |
32.0 |
36.0 |
40.0 |
50.0 |
65.0 |
60.0 |
60.0 |
72.0 |
100.0 |
