一、产品简介：
ET-3型称重传感器采用压承载结构，弹性体运用合金钢材料，在承载过程中，应变区拉、压应力均匀、稳定，适合制做各种专用衡器。
二、技术指标：
|
量程 |
0.1~30t |
输入电阻 |
385±10Ω |
|
灵敏度 |
2.0±0.010mV/V |
输出电阻 |
350±3Ω |
|
非线性 /滞后/重复性 |
± 0.03%FS |
绝缘电阻 |
≥ 5000 MΩ |
|
蠕 变 |
± 0.03%FS |
供桥电压 |
10(DC/AC) V |
|
零点输出 |
± 1.00%FS |
工作温度 |
－ 20～＋60℃ |
|
零点温度系数 |
± 0.03%FS/10℃ |
安全过载 |
120%FS |
|
输出温度影响 |
± 0.03%FS/10℃ |
材质 |
合金钢 |
|
接线方式 |
输入：红（＋）黑（－） 输出：绿（＋） 白（－） |
||

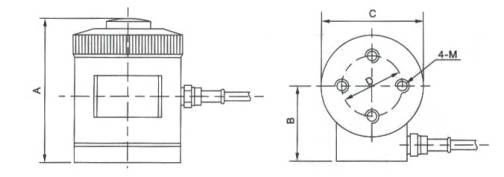

三、外形尺寸：
|
量程 t |
尺寸： mm |
|||
|
0.1－7 |
10 |
15－20 |
30 |
|
|
A |
88.0 |
106.0 |
120.0 |
126.0 |
|
B |
48.0 |
52.0 |
64.5 |
75.0 |
|
C |
64.0 |
76.0 |
75.0 |
106.0 |
|
D |
38.0 |
46.0 |
46.0 |
72.0 |
|
M |
M8 |
M8 |
M8 |
M10 |
