一、产品简介：
ET-2型称重传感器，结构紧凑、安装方便， 胶封和焊接密封结构，防护性好，在制造 机电结合秤、吊钩秤、料斗秤及在水泥厂的配料称中获得广泛的应用。
二、技术指标：
|
量程 |
0.1~30t |
输入电阻 |
710±15Ω |
|
灵敏度 |
2.0±0.010 mV/V |
输出电阻 |
650±5Ω |
|
非线性 /滞后/重复性 |
± 0.02%FS |
绝缘电阻 |
≥ 5000 MΩ |
|
蠕 变 |
± 0.03%FS |
供桥电压 |
10(DC/AC) V |
|
零点输出 |
± 1.00%FS |
工作温度 |
－ 20～＋60℃ |
|
零点温度影响 |
± 0.03%FS/10℃ |
安全过载 |
120%FS |
|
输出温度影响 |
± 0.03%FS/10℃ |
材质 |
合金钢 |
|
接线方式 |
输入：红（＋）黑（－） 输出：绿（＋） 白（－） |
||

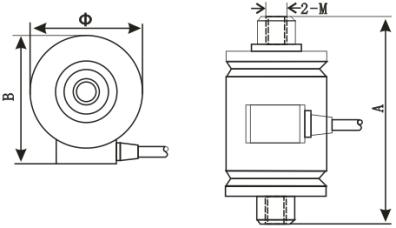

三、外形尺寸：
|
量程 t |
尺寸： mm |
||||||
|
0.1－1.0 |
2－3 |
5－7 |
10 |
15 |
20 |
30 |
|
|
A |
104.0 |
120.0 |
130.0 |
156.0 |
170.0 |
190.0 |
230.0 |
|
B |
40.0 |
45.5 |
46.0 |
77.5 |
77.5 |
82.0 |
85.0 |
|
Ф |
56.0 |
65.0 |
65.0 |
101.0 |
101.0 |
110.0 |
116.0 |
|
M |
M16*1.5 |
M24*2 |
M24*2 |
M33*2 |
M36*3 |
M42*3 |
M45*3 |
