一、产品简介：
ET-1A型称重传感器是吊钩称专用传感器，弹性体采用整体合金钢制作，具有过载能力强、精度高、抗偏载能力好等优点。在弹性体的上下端配套了专用的吊环、吊钩，组装吊称十分方便。
二、技术指标：
|
量程 |
1~10t |
输入电阻 |
385±15Ω |
|
灵敏度 |
1.2±0.10 mV/V |
输出电阻 |
350±5Ω |
|
非线性 /滞后/重复性 |
± 0.02%FS |
绝缘电阻 |
≥ 5000 MΩ |
|
蠕 变 |
± 0.02%FS |
供桥电压 |
10(DC/AC) V |
|
零点输出 |
± 1.00%FS |
工作温度 |
－ 20～＋60℃ |
|
零点温度影响 |
± 0.02%FS/10℃ |
安全过载 |
300%FS |
|
输出温度影响 |
± 0.02%FS/10℃ |
材质 |
合金钢 |
|
接线方式 |
输入：红（＋）黑（－） 输出：绿（＋） 白（－） |
||

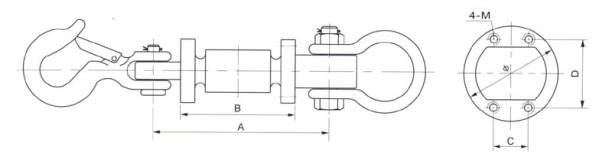

三、外形尺寸：
|
量程 |
尺寸： mm |
|||||
|
t |
A |
B |
C |
D |
Ф |
F |
|
1 |
130.0 |
74.0 |
16.0 |
37.0 |
48.0 |
M6 |
|
2 |
150.0 |
82.0 |
22.0 |
47.0 |
62.0 |
M6 |
|
3 |
150.0 |
82.0 |
22.0 |
47.0 |
62.0 |
M6 |
|
5 |
188.0 |
103.0 |
28.0 |
56.0 |
72.0 |
M6 |
|
10 |
230.0 |
120.0 |
28.0 |
66.0 |
82.0 |
M6 |
