一、产品简介：
GX-2型钢制悬臂梁式称重传感器，一端固定、一端加载、 揺 柱式压头传力，并且有良好的密封结构。受力后自动调心好，安装容易、适用方便、互换性好，可用于制作各种超薄型电子汽车衡、单轨吊秤、料斗秤等。
二、技术指标：
|
量程 |
0.5~20t |
输入电阻 |
385±10Ω |
|
灵敏度 |
2.0±0.010mV/V |
输出电阻 |
350±3Ω |
|
非线性 /滞后/重复性 |
± 0.02%FS |
绝缘电阻 |
≥ 5000 MΩ |
|
蠕 变 |
± 0.02%FS |
供桥电压 |
10(DC/AC) V |
|
零点输出 |
± 1.00%FS |
工作温度 |
－ 20～＋60℃ |
|
零点温度系数 |
± 0.02%FS/10℃ |
安全过载 |
120%FS |
|
输出温度影响 |
± 0.02%FS/10℃ |
材质 |
合金钢或不锈钢 |
|
接线方式 |
输入：红（＋）黑（－） 输出：绿（＋） 白（－） |
||

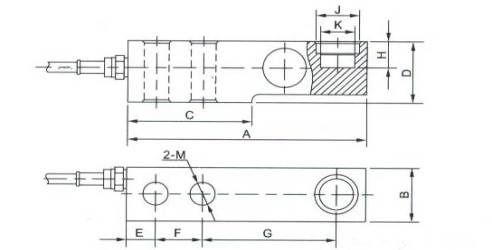

三、外形尺寸：
|
量程 :t |
尺寸 :（mm） |
||||||||||
|
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
M |
|
|
0.5-2 |
203.0 |
37.0 |
95.0 |
43.0 |
19.0 |
64.0 |
98.0 |
30.0 |
32.0 |
16.0 |
13.0 |
|
5 |
235.0 |
48.0 |
110.0 |
52.0 |
23.0 |
66.0 |
124.0 |
30.0 |
38.0 |
22.0 |
21.0 |
|
10 |
279.0 |
60.0 |
133.0 |
67.0 |
25.0 |
82.0 |
140.0 |
20.0 |
48.0 |
32.0 |
28.0 |
|
20 |
318.0 |
70.0 |
153.0 |
82.5 |
32.0 |
89.0 |
159.0 |
25.0 |
54.0 |
38.0 |
34.0 |
