一、产品简介：
GX-1型钢制悬臂梁式称重传感器，一端固定、一端加载、传力形式多样，并设有良好的密封结构。受力后自动调心好，安装容易、使用方便、互换性好，可用于制作各种超薄型电子汽车衡、单轨吊秤、料斗秤等。
二、技术指标：
|
量程 |
0.05~10t |
输入电阻 |
385±10Ω |
|
|
灵敏度 |
2±0.01 mV/V |
3±0.01 mV/V |
输出电阻 |
350±3Ω |
|
非线性 /滞后/重复性 |
± 0.02%FS |
绝缘电阻 |
≥ 5000 MΩ |
|
|
蠕 变 |
± 0.02%FS |
供桥电压 |
10(DC/AC) V |
|
|
零点输出 |
± 1.00%FS |
工作温度 |
－ 20～＋60℃ |
|
|
零点温度影响 |
± 0.02%FS/10℃ |
安全过载 |
120%FS |
|
|
输出温度影响 |
± 0.02%FS/10℃ |
材质 |
合金钢或不锈钢 |
|
|
接线方式 |
输入：红（＋）黑（－） 输出：绿（＋） 白（－） |
|||

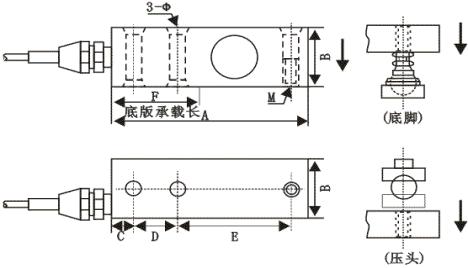

三、外形尺寸：
|
量程 |
尺寸 (mm) |
螺纹 |
||||||
|
(t) |
A |
B |
C |
D |
E |
F |
Φ |
公制 (mm) |
|
0.05~2 |
130.0 |
32.0 |
15.7 |
25.4 |
76.2 |
57.0 |
13.5 |
M12*1.75 |
|
2.5~5 |
171.5 |
38.0 |
19.1 |
38.1 |
95.3 |
76.0 |
20.0 |
M18*1.5 |
|
7.5~10 |
222.5 |
50.8 |
25.4 |
50.8 |
123.8 |
102.0 |
27.0 |
M24*2 |
