一、产品介绍：

这种变送器是专为线性传感器设计的，它对传感器阻值没有要求。输入的电压信号可以被转换成 4-20mA的标准电流信号，可以直接被 PLC 或者其他控制系统识别。

二、变送器特性：

A  推荐电位器阻值 >2k Ω
B. 两线制传送
C. 输出 4-20mA 电流信号
D. 负载能力 : 0-250 Ω ( 电源电压 =12v) 0-750 Ω ( 电源电压 =24v)
E. 电源电压 : 9-36v( 推荐 24v)
F. 线性度 : 优于 0.05%
G. 外观尺寸 :a. 长 45mm, 宽 =22mm( 也可由客户决定 ) b. 高 =20mm, 直径 =45mm

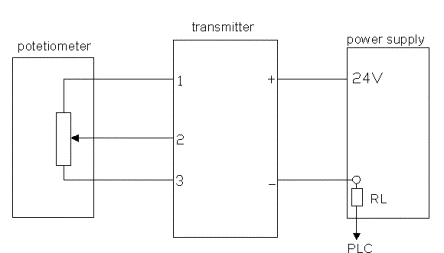

变送器共有五个接线端 (1,2,3+,-) 需要接到 PLC 和电位器上 , 接线方式如下图所示：

三、 满量程和零点调整

首先请确保电路已经按照图示的方法接好，并保持系统运行十分钟。
然后将电位器维持在满量程状态，调节标有 “span” 或者 “s” 的旋钮直到输出信号变成 20 毫安。
zui后一步让电位器保持在零位状态，调整标有 “zero” 或者 “z” 的旋钮，直到输出信号变成 4 毫安。
