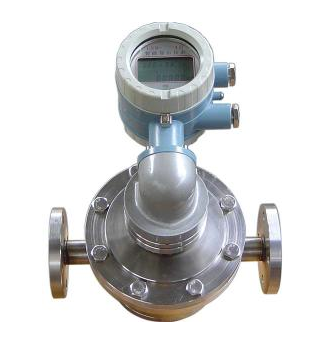

椭圆齿轮流量计

所属分类:流量仪表
点击次数:300次

订购热线:0517-86881883 立即购买
产品详情

产品概述:

     CLKP系列椭圆齿轮流量计是用来测量液体流量的仪表。系直读累积式仪表,是计量流经管道内液体流量总和,椭圆齿轮流量计可选用机械显示表头和电子显示表头两种计数机构,显示表头具有显示累积流量、瞬时流量及回零功能,可实现现场显示和远传控制。对于不同的测量介质酸、碱、有机液、油品、食品等,流量计可以选用不同的材料铸钢、不锈钢和316制造,适用于化工、石油、医药、电力、冶金和食品等工业部门的流量计量工作。带发讯功能的椭圆齿轮流量计能与本公司的MF-8000系列流量积算仪等仪表配套,便于集中检测,输出标准信号,作自动控制和数据处理等用,并可直接与计算机联网。

产品特点:
1、测量精度较高:0.2级与0.5级;
2、机构简单、坚固、运行可靠;
3、特别适合于测量粘度较高的介质,而且对被测量液体粘度的变化不敏感;
4、安装容易。流量计前后不需直管段,即使流量计靠近阀门、弯管、缩管、扩大管,也无需加装直管段。
5、KPLC-a型铸铁椭圆齿轮流量计,广泛用于各种油品及对铸铁不腐蚀液体介质的计量
6、KPLC-e型 铸钢椭圆齿轮流量计,用于高压、低腐蚀性介质的计量
7、KPLC-b型广泛用于有较强腐蚀性液体介质,如酸、碱、盐及有机化合物等的计量
8、为了防止椭圆齿轮流量计的齿轮被杂质卡死,在流量计的上游须安装过滤器
9、防爆等级:ExiaIICT6

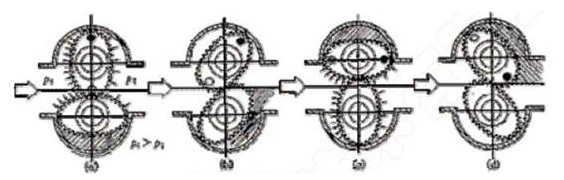

工作原理图:

技术数据

普通铸铁型(a)、铸钢型(e)、不锈钢型(b)



型号

KPLC-a铸铁

KPLC-e铸钢

KPLC-b不锈钢

公称压力Mpa

1.0  1.6

2.5  4.0  6.4

1.0  1.6

被测液体粘度

2 ~200 Mpa.s

被测液体温度

-20℃~+100℃

流 量 范 围 m3/h

型号

精度等级

LC-a铸铁

LC-e铸钢

LC-b不锈钢

公称口径(mm)

0.5

0.2

0.5

0.2

0.5

0.2

10

0.04~0.4

0.1~0.4

0.04~0.4

0.1~0.4

0.1~0.5

0.1~0.5

15

0.25~1.5

0.3~1.5

0.25~1.5

0.3~1.5

0.3~1.5

0.3~1.5

20

0.5~3

0.6~3

0.5~3

0.6~3

0.6~3

0.6~3

25

1~6

1.2~6

1~6

1.2~6

1.2~6

1.2~6

40

2.5~15

3~15

2.5~15

3~15

3~15

3~15

50

4~24

4.8~24

4~24

4.8~24

4.8~24

4.8~24

65

5~40

8~40

5~40

8~40

8~40

8~40

80

10~60

12~60

10~60

12~60

12~60

12~60

100

16~100

20~100

16~100

20~100

20~100

20~100

150

32~190

38~190

32~190

38~190

38~190

38~190

200

34~340

68~340

34~340

68~340

68~340

68~340
