一、产品简介：
GY-3型轮辐式传感器，其弹性体采用短而高的剪切梁，刚性特好，抗侧向力强，输出灵敏度可达4mV/V，在结构上具有过载自锁。防护上采用胶封和焊封，分别达到了IP67和IP68，因此广泛应用于汽车衡、扎道衡、测力机和吊秤等设备上。
二、技术指标：
|
量程 |
0.5~100t |
输入电阻 |
385±15Ω |
765±15Ω |
|
灵敏度 |
2±0.01 mV/V 4±0.010 mV/V |
输出电阻 |
350±3Ω |
700±5Ω |
|
非线性 /滞后/重复性 |
± 0.03%FS |
绝缘电阻 |
≥ 5000 MΩ |
|
|
蠕 变 |
± 0.02%FS |
供桥电压 |
10(DC/AC) V |
|
|
零点输出 |
± 1.00%FS |
工作温度 |
－ 20～＋60℃ |
|
|
零点温度影响 |
± 0.02%FS/10℃ |
安全过载 |
120%FS |
|
|
输出温度影响 |
± 0.02%FS/10℃ |
材质 |
合金钢或不锈钢 |
|
|
接线方式 |
输入：红（＋）黑（－） 输出：绿（＋） 白（－） |
|||

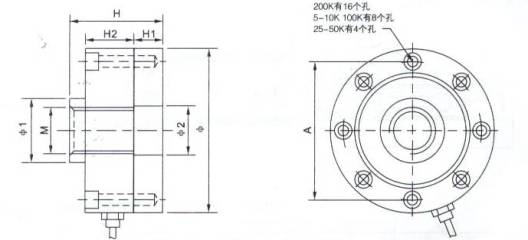

三、外形尺寸：
|
量程 t |
尺寸 (mm) |
|||||||
|
A |
φ |
φ 1 |
φ 2 |
H |
H1 |
H2 |
M |
|
|
0.5－7.5 |
88.9 |
104.7 |
32.0 |
18.0 |
53.8 |
19.0 |
31.8 |
M16*1.5 |
|
10-25 |
101.6 |
120.7 |
38.9 |
34.0 |
77.8 |
24.0 |
41.1 |
M32*1.5 |
|
50 |
116.8 |
140.0 |
50.4 |
42.0 |
86.2 |
29.0 |
50.8 |
M40*1.5 |
|
60-100 |
162.0 |
200.0 |
76.0 |
64.0 |
125.0 |
42.0 |
70.0 |
M60*2 |
