一、产品简介：
PE-4型箱式称重传感器为单点承载结构，出厂时已通过四角调整保证其在规定的承载平面内各点输出一致。可用于制作由单只传感器构成的各种形式电子台秤，产品结构形式简单、使用方便。
二、技术指标：
|
量程 |
50~2000Kg |
输入电阻 |
410±15Ω |
|
灵敏度 |
2±0.1 mV/V |
输出电阻 |
350±3Ω |
|
非线性 /滞后/重复性 |
± 0.02%FS |
绝缘电阻 |
≥ 5000 MΩ |
|
蠕 变 |
± 0.02%FS |
供桥电压 |
10(DC/AC) V |
|
零点输出 |
± 1.00%FS |
工作温度 |
－ 20～＋60℃ |
|
零点温度影响 |
± 0.02%FS/10℃ |
安全过载 |
120%FS |
|
输出温度影响 |
± 0.02%FS/10℃ |
材质 |
铝合金 |
|
接线方式 |
输入：红（＋）黑（－） 输出：绿（＋） 白（－） |
||

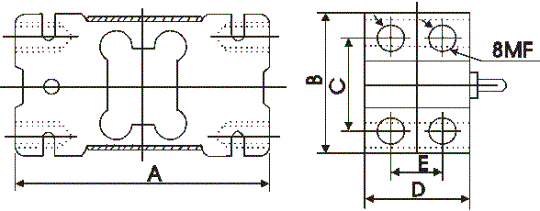

三、外形尺寸：
|
量程（ kg） |
A |
B |
C |
D |
E |
F |
zui大称台面积 |
|
50-200 |
156.0 |
75.0 |
50.0 |
44.0 |
24.0 |
M12×1.75 |
600×600 |
|
250-500 |
146.0 |
95.0 |
70.0 |
60.0 |
36.0 |
M12×1.75 |
600×600 |
|
750-2000 |
176.0 |
123.0 |
95.0 |
76.0 |
46.0 |
M16×2 |
800×1000 |
