一、产品简介：
CP-1柱式称重传感器为全密封结构，采用氩弧焊接，防水、防尘能力达到IP68等级要求。承载方式为上球压式、动态 反应快，防过载能力强，安装容易、使用方便。可用于制造电子汽车衡、动态轨道衡、大吨位料斗称等衡器。
二、技术指标：
|
量程 |
5~450t |
输入电阻 |
450±5Ω |
|
灵敏度 |
1.75±0.01 mV/V 2±0.01 mV/V |
输出电阻 |
480±3Ω |
|
非线性 /滞后/重复性 |
± 0.02%FS |
绝缘电阻 |
≥ 5000 MΩ |
|
蠕 变 |
± 0.02%FS |
供桥电压 |
10(DC/AC) V |
|
零点输出 |
± 1.00%FS |
工作温度 |
－ 20～＋60℃ |
|
零点温度影响 |
± 0.02%FS/10℃ |
安全过载 |
120%FS |
|
输出温度影响 |
± 0.02%FS/10℃ |
材质 |
合金钢或不锈钢 |
|
接线方式 |
输入：红（＋）黑（－） 输出：绿（＋） 白（－） |
||

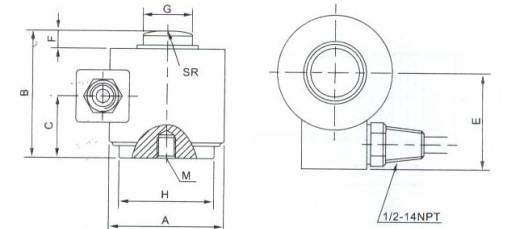

三、外形尺寸：
|
量程 |
尺寸： mm |
M |
|||||||
|
t |
A |
B |
C |
E |
F |
G |
H |
SR |
mm |
|
5-20 |
75.0 |
83.0 |
32.5 |
64.0 |
10.0 |
31.8 |
62.0 |
125.0 |
M12*1.75 |
|
45 |
100.6 |
127.0 |
54.6 |
86.0 |
14.0 |
59.0 |
88.6 |
152.0 |
M18*1.5 |
|
90－180 |
150.6 |
184.5 |
92.0 |
108.0 |
26.0 |
80.0 |
134.4 |
400.0 |
M20*1.5 |
|
225 |
164.0 |
229.0 |
92.0 |
108.0 |
26.0 |
93.7 |
148.0 |
400.0 |
M20*1.5 |
|
450 |
177.0 |
304.8 |
117.0 |
115.0 |
26.0 |
139.7 |
165.1 |
1143.0 |
M20*1.5 |
