一、产品简介：
精度高，性能稳定。适用于钢丝绳张力的长期测量与监控。
二、技术指标：
|
量程 |
10~200kN |
输入阻抗 |
750±15Ω |
|
灵敏度 |
1.0~1.5mV/V |
输出阻抗 |
700±5Ω |
|
综合精度 |
0.3%F.S |
绝缘电阻 |
＞5000 MΩ |
|
蠕变 |
±0.05%F.S/30min |
供桥电压 |
建议10VDC |
|
零点输出 |
±1%F.S |
工作温度 |
-20～+65℃ |
|
零点温度影响 |
±0.05%F.S/10℃ |
安全过载 |
150%F.S |
|
输出温度影响 |
±0.05%F.S/10℃ |
材质 |
合金钢或不锈钢 |
|
接线方式 |
输入：红（＋）黑（－） 输出：绿（＋） 白（－） |
||

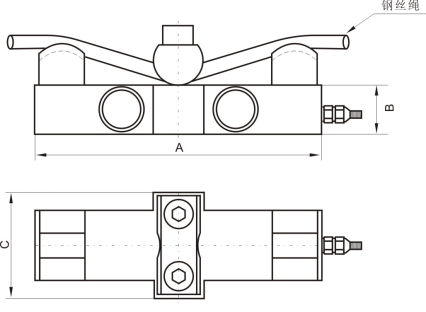

三、外形尺寸：
|
钢丝绳张力 |
钢丝绳直径
|
尺寸/mm |
||
|
kN |
mm |
A |
B |
C |
|
10 |
Ф6~Ф14 |
160 |
28 |
60 |
|
20 |
Ф10~Ф18 |
160 |
28 |
60 |
|
50 |
Ф16~Ф26 |
180 |
34 |
68 |
|
100 |
Ф24~Ф36 |
200 |
40 |
80 |
|
200 |
Ф24~Ф36 |
240 |
46 |
90 |
