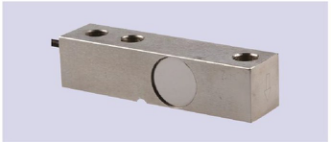

一、产品简介：
GX-5B悬臂梁传感器一端固定一端加载，重心低，安装方便，互换性好。适用于汽车衡、电子秤、平台秤、料斗秤等。可选择内置式三线制放大器，4-20mA或0-5V输出。
二、技术指标：
|
量程 |
0.2~10t（2~100kN) |
输入电阻 |
380±10Ω |
|
灵敏度 |
2.0 mv/v |
输出电阻 |
350±3Ω |
|
综合精度 |
0.02~0.05%F.S |
绝缘电阻 |
＞5000 MΩ |
|
蠕变 |
±0.02%F.S/30min |
供桥电压 |
建议10V DC |
|
零点输出 |
±1%F.S |
工作温度 |
-20～+65℃ |
|
零点温度影响 |
±0.02%F.S/10℃ |
安全过载 |
150%F.S |
|
输出温度影响 |
±0.02%F.S/10℃ |
材质 |
合金钢或不锈钢 |
|
接线方式 |
输入：红（＋）黑（－） 输出：绿（＋） 白（－） |
||
|
放大器接线方式 |
电源：红 公共端：绿 输出：黄 |
||

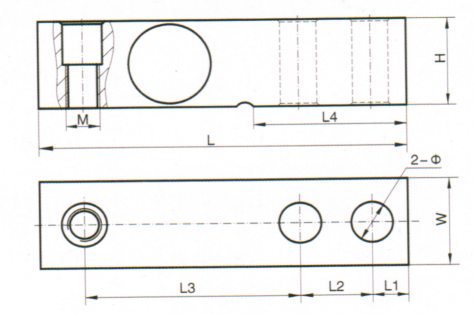

三、外形尺寸：
|
量程 |
尺寸/mm |
|||||||||
|
KN |
相当于t |
L |
L1 |
L2 |
L3 |
L4 |
H |
φ |
M |
W |
|
2-25 |
0.2-2.5 |
130 |
15.8 |
25.4 |
76.2 |
54 |
31.8 |
12.7 |
M12/M16 |
31.8 |
|
30~50 |
3-5 |
171 |
19.1 |
38.1 |
95.3 |
80 |
38.1 |
20 |
M18*1.5 |
38.1 |
|
100 |
10 |
222.5 |
25.4 |
50.8 |
123.8 |
110 |
50.8 |
26 |
M24*2 |
50.8 |
