一、产品简介：
GY-2A型轮辐式传感器 高度低，钢性好，抗偏载能力强。适用于平台秤、汽车衡、轨道衡及料仓物位的测量与控制。
二、技术指标：
|
量程 |
0.3~100t (3~1000kN） |
输入电阻 |
380±10Ω |
750±15Ω |
|
灵敏度 |
2.0 mV/V |
输出电阻 |
350±3Ω |
700±5Ω |
|
非线性 /滞后/重复性 |
± 0.03%FS ±0.05%FS |
绝缘电阻 |
≥ 5000 MΩ |
|
|
蠕 变 |
± 0.03%FS |
供桥电压 |
10(DC/AC) V |
|
|
零点输出 |
± 1.00%FS |
工作温度 |
－ 20～＋65℃ |
|
|
零点温度影响 |
± 0.03%FS/10℃ |
安全过载 |
150%FS |
|
|
输出温度影响 |
± 0.03%FS/10℃ |
材质 |
合金钢或不锈钢 |
|
|
接线方式 |
输入：红（＋）黑（－） 输出：绿（＋） 白（－） |
|||

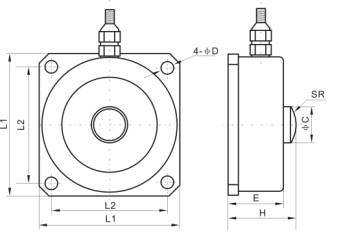

三、外形尺寸：
|
量程 |
尺寸(mm) |
|||||||
|
kN |
相当于t |
L1 |
L2 |
ФC |
ФD |
H |
E |
SR |
|
3~10 |
0.3~1 |
74 |
62 |
16 |
6.5 |
41 |
33 |
52 |
|
20~70 |
2~7 |
90 |
73 |
20 |
8.5 |
53.5 |
44 |
70 |
|
100~250 |
10~25 |
116 |
96 |
30 |
11 |
82 |
70 |
91 |
|
300~500 |
30~50 |
132 |
108 |
38 |
13 |
97 |
85 |
120 |
|
1000 |
100 |
240 |
190 |
76 |
26 |
125 |
112 |
200 |
